Esercizi di ottica geometrica

Esercizi di ottica geometrica

In questa pagina proponiamo una raccolta di esercizi di ottica geometrica. L'ottica geometrica è un ramo dell'ottica che occupa dello studio del comportamento della luce nell'approssimazione di raggio luminoso. Questa approssimazione permette di considerare il raggio come rettilineo, trascurando tutti quei fenomeni di fisica più complessi, legati alla natura ondulatoria della luce.

L'ottica geometrica permette di studiare il comportamento di dispositivi ottici come lenti e specchi, così come quello di telescopi e microscopi, ed è uno degli ambiti scientifici più dinamici e promettenti dell'era moderna, da cui sono derivate tecnologie e tecniche estremamente utili: le fibre ottiche ad esempio, capaci di trasportare informazioni ad enormi velocità e distanze con una minima dispersione di energia.

Non perdere tempo a cercare formule sparse sul web! 📚 Consulta e scarica i PDF dei nostri formulari!

Avete trovato qualche refuso? Scriveteci pure: info@gophysics.it

Esercizi di ottica geometrica

1★

Sulla legge di riflessione

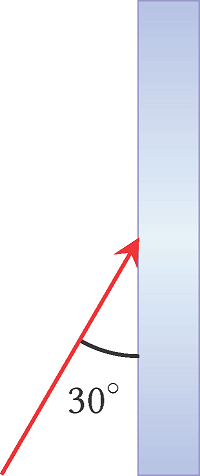

Un raggio di luce incide ad un angolo θ=30∘\theta = 30^{\circ} rispetto alla superficie di uno specchio perfettamente riflettente come mostrato in figura:

esercizi ottica geometrica

  • Calcola l'angolo di incidenza del raggio rispetto alla direzione normale
  • Calcola l'angolo di riflessione

[θi=60∘\theta_i = 60^{\circ}, θr=60∘\theta_r = 60^{\circ}]

Soluzione

2★

Sulla legge di riflessione e sulla legge di rifrazione

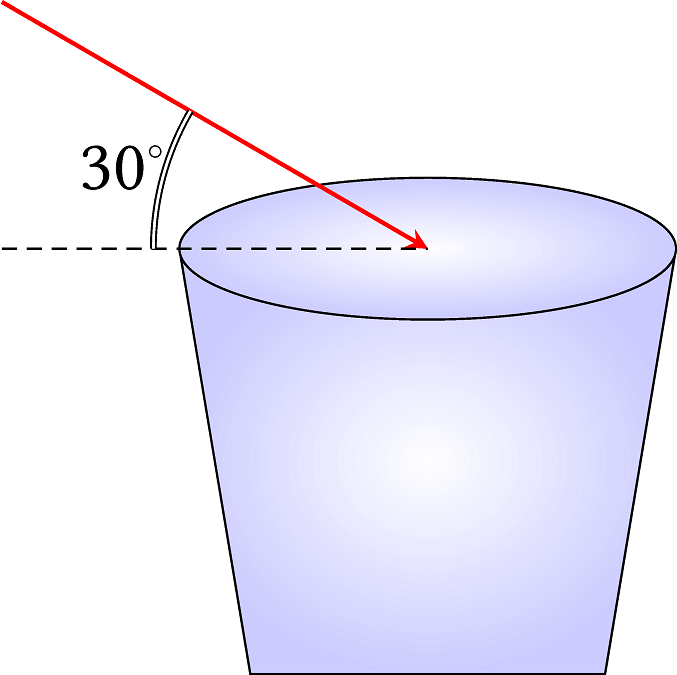

Un raggio di luce in aria (n=1,00n = 1,00) incide su di un bicchiere pieno d'acqua (n=1,33n = 1,33) ad un angolo θi=30∘\theta_i = 30^{\circ} come mostrato in figura:

esercizio ottica geometrica

  • Calcola l'angolo di incidenza rispetto alla direzione normale
  • Calcola l'angolo di riflessione
  • Calcola l'angolo di rifrazione

[θi=60∘\theta_i = 60^{\circ}, θr=60∘\theta_r = 60^{\circ}, θ2=40,6∘\theta_2 = 40,6^{\circ}]

Soluzione

3★★

Sulla legge di riflessione e due specchi

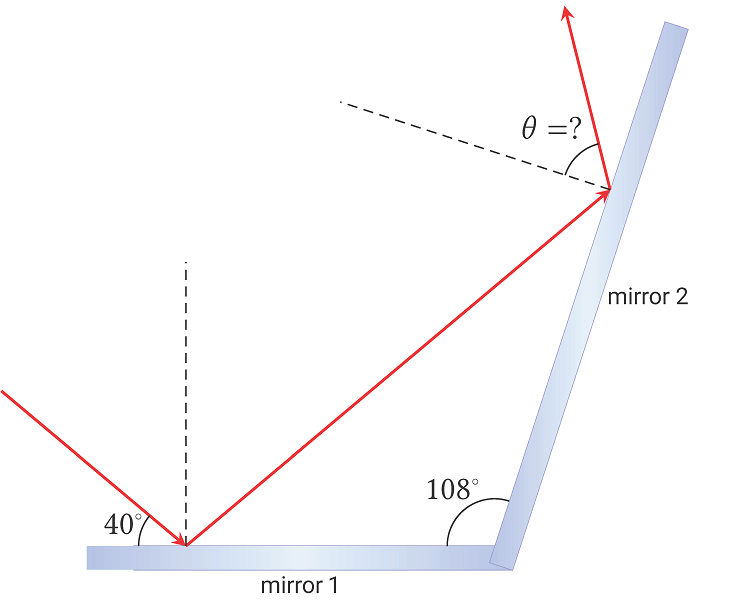

Due specchi perfettamente riflettenti sono disposti ad un angolo di 108∘108^{\circ} come mostrato in figura. Un raggio di luce in aria incide lo specchio con un angolo di incidenza rispetto alla superficie dello specchio pari a θi=40∘\theta_i = 40^{\circ}

esercizi ottica geometrica con soluzioni

  • Calcola l'angolo di riflessione con cui viene riflesso il raggio dallo specchio 2

[θr,2=58∘\theta_{r,2} = 58^{\circ}]

Soluzione

4★

Sull'angolo limite in ottica geometrica

Un gemmologo deve verificare se la pietra che ha nella collezione è un diamante (n=2,419)(n = 2,419). Tuttavia, ha a disposizione solo uno strumento in grado di inviare un raggio che si propaga in aria per poi calcolare l'angolo limite.

  • Se lo strumento misura un angolo limite θL=24,4∘\theta_L = 24,4^{\circ} la pietra è un diamante?

[Sì, è un diamante]

Soluzione

5★★

Sulla legge di riflessione di uno specchio ruotante

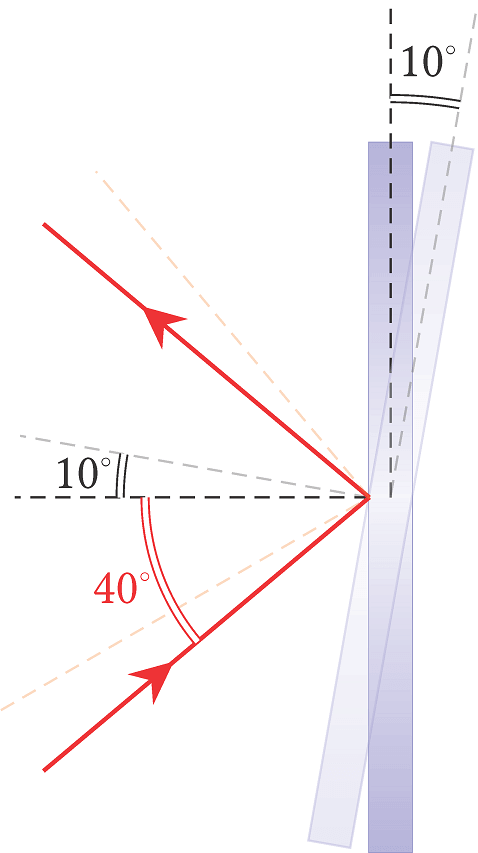

Un raggio in aria incide su uno specchio perfettamente riflettente con un angolo di incidenza rispetto alla direzione normale dello specchio θi=40∘\theta_i = 40^{\circ}. Lo specchio viene poi ruotato in senso orario di α=10∘\alpha = 10^{\circ} come mostrato in figura:

esercizi svolti ottica geometrica

  • Calcola di quanto è ruotato il nuovo angolo di riflessione

[2α=20∘2\alpha = 20^{\circ}]

Soluzione

6★

Sullo specchio sferico concavo

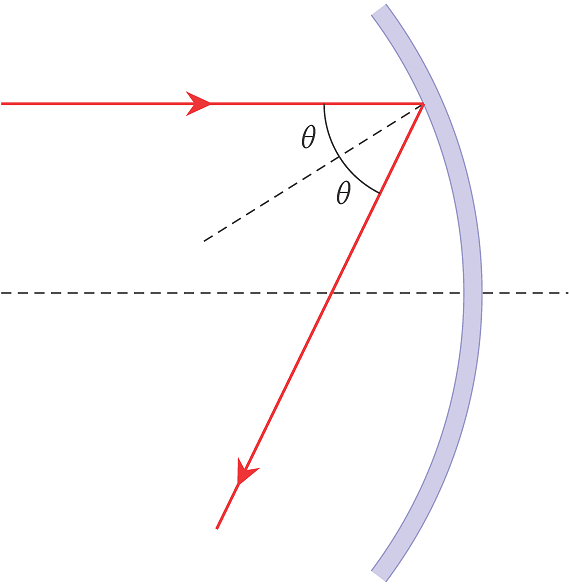

Sullo specchio concavo mostrato in figura incide un raggio parallelo all'asse ottico viene riflesso e converge in un punto alla distanza di 20 cm20 \ cm dallo specchio.

Sullo specchio sferico concavo

  • Come si chiama il punto in cui il raggio riflesso converge?
  • Calcola il raggio di curvatura dello specchio

[R=0,40 mR = 0,40 \ m]

Soluzione

7★★★

Sulla legge di riflessione di tre specchi

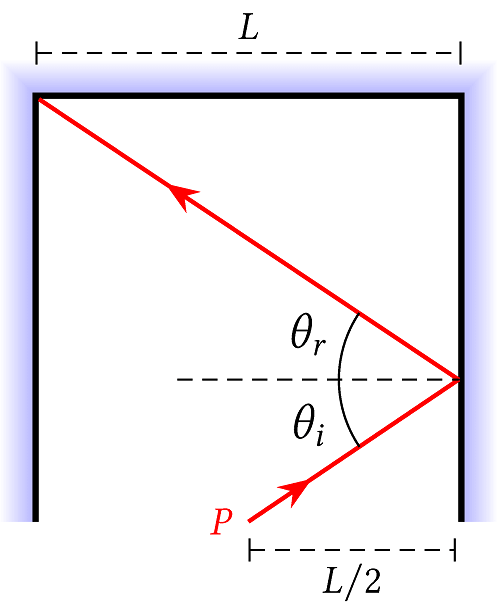

Tre specchi perfettamente riflettenti e di lunghezza LL sono posizionati come in figura. Supponiamo che dal punto PP posto a distanza L/2L/2 rispetto allo specchio di destra parta un raggio diretto come in figura.

Sulla legge di riflessione di tre specchi

  • Per avere il raggio riflesso mostrato in rosso nella figura, a che angolo θ\theta deve incidere il raggio sullo specchio di destra?

[θ=33,7∘\theta = 33,7^{\circ}]

Soluzione

8★

Su uno specchio sferico concavo

Un oggetto alto 15 cm15 \ cm è posto di fronte ad uno specchio concavo ad una distanza pari a 10,5 m10,5 \ m. Se la distanza focale dello specchio è f=0,75 mf = 0,75 \ m

Su uno specchio sferico concavo

  • L'immagine è dritta o capovolta?
  • Calcola la posizione dell'immagine rispetto allo specchio e la sua altezza

[Capovolta, q=0,81 mq = 0,81 \ m, h=2,3 cmh = 2,3 \ cm]

Soluzione

9★

Sullo specchio sferico convesso

Un oggetto alto 15 cm15 \ cm è posto di fronte ad uno specchio convesso ad una distanza pari a 10,5 m10,5 \ m. Se la distanza focale dello specchio è f=−0,75 mf = - 0,75 \ m

Sullo specchio sferico convesso

  • L'immagine è dritta o capovolta?
  • Calcola la posizione dell'immagine rispetto allo specchio e la sua altezza

[L'immagine è dritta, q=0,7 mq = 0,7 \ m, h=1,0 cmh = 1,0 \ cm]

Soluzione

10★

Sullo specchio piano

Un oggetto alto 15 cm15 \ cm è posto di fronte ad uno specchio piano ad una distanza pari a 10,5 m10,5 \ m.

  • L'immagine è dritta o capovolta?
  • Calcola la posizione dell'immagine rispetto allo specchio e la sua altezza

[L'immagine è dritta, q=10,5 mq = 10,5 \ m, h=15 cmh = 15 \ cm]

Soluzione

11★★

Sullo specchio sferico concavo e l'ingrandimento

L'immagine virtuale prodotta da uno specchio concavo è il quadruplo della dimensione reale di un oggetto posto alla distanza di 20 cm20 \ cm

  • Calcola la distanza dell'immagine virtuale dallo specchio
  • Calcola la distanza focale dell'oggetto

[q=80 cmq = 80 \ cm, f=27 cmf = 27 \ cm]

Soluzione

12★★

Sullo specchio sferico convesso e l'ingrandimento

L'immagine virtuale prodotta da uno specchio convesso è un terzo della dimensione reale di un oggetto posto alla distanza di 20 cm20 \ cm

  • Calcola la distanza dell'immagine virtuale dallo specchio
  • Calcola il raggio dello specchio

[q=6,7 cmq = 6,7 \ cm, R=20 cmR = 20 \ cm]

Soluzione

13★★

Su uno specchio sferico concavo e l'ingrandimento

Considera un'asta verticale alta 60 cm60 \ cm posta ad p=1,2 mp = 1,2 \ m davanti ad uno specchio concavo il cui raggio di curvatura è R=25 cmR = 25 \ cm.

Su uno specchio sferico concavo e l'ingrandimento

  • Calcola la distanza focale dallo specchio, la posizione e l'altezza dell'immagine reale che si forma
  • Calcola l'ingrandimento lineare

[f=12,5 cmf = 12,5 \ cm, q=14 cmq = 14 \ cm, h=7 cmh = 7 \ cm, G=0,12G = 0,12]

Soluzione

14★★

Sull'immagine virtuale

Dallo specchietto retrovisore di un'automobile osservo una macchina distante 50 m50 \ m. L'immagine che si forma dietro lo specchietto è distante 50 cm50 \ cm.

  • Calcola il raggio di curvatura dello specchietto

[R=1,0 mR = 1,0 \ m]

Soluzione

15★

Sull'ingrandimento

Una lente di ingrandimento è formata da una lente convergente sottile. Se osservo un oggetto distante 50 cm50 \ cm dalla lente e la sua immagine è ingrandita del 130%130 \%:

  • Calcola la distanza dell'immagine della lente

[q=65 cmq = 65 \ cm]

Soluzione

16★

Sulla lente

Un oggetto posto a 40 cm40 \ cm alla destra di una lente produce un'immagine alla sinistra della lente posta a 30 cm30 \ cm da essa

  • Calcola la distanza focale della lente
  • Calcola il potere diottrico

[f=17 cmf = 17 \ cm, D=5,9D = 5,9]

Soluzione

17★★

Sulla lente e un'immagine

La distanza focale di una lente divergente è −8,5 cm- 8,5 \ cm e produce un'immagine distante −5,3 cm- 5,3 \ cm dalla lente

  • Calcola la distanza dell'oggetto dalla lente
  • Calcola l'ingrandimento e se la l'immagine è ingrandita o ridotta
  • L'immagine è capovolta o dritta?

[p=14 cmp = 14 \ cm, G=0,37G = 0,37, L'immagine è rimpicciolita e dritta]

Soluzione

18★★★

Sulla riflessione totale

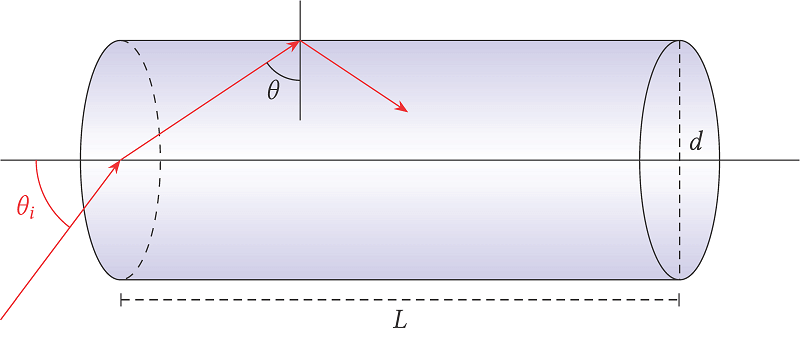

La fibra ottica mostrata in figura è formata da un materiale con indice di rifrazione n=1,5n = 1,5. La fibra ottica è lunga L=1,6 mL = 1,6 \ m e di raggio pari a d=9,0μmd = 9,0 \mu m. Se un raggio di luce in aria (ni=1,0n_i = 1,0) incide con angolo di incidenza θi=45∘\theta_i = 45^{\circ}

Sulla riflessione totale

  • Calcola l'angolo θ\theta formato dal raggio con la normale alla superficie orizzontale
  • Calcola il numero di riflessioni totali NN che subisce il raggio di luce per uscire dalla fibra ottica

[θ=62∘\theta = 62^{\circ}, N=4,7⋅104N = 4,7 \cdot 10^4]

Soluzione
