Campo elettrico e condensatori

Campo elettrico e condensatori

Questa raccolta di esercizi svolti si propone di approfondire i concetti fondamentali di campo elettrico e condensatori, due pilastri nell’ambito dell’elettrostatica e dell’elettrodinamica. Il campo elettrico, definito come la regione dello spazio in cui una carica elettrica subisce una forza, rappresenta un concetto chiave per comprendere le interazioni a distanza e la distribuzione delle cariche.

Parallelamente, la trattazione dei condensatori si focalizza sul loro ruolo nell’immagazzinamento di energia elettrica e nelle applicazioni pratiche dei circuiti elettrici. I condensatori, elementi capaci di accumulare carica elettrica e di mantenere un potenziale elettrico costante, sono analizzati mediante esercizi che ne evidenziano le caratteristiche.

Non perdere tempo a cercare formule sparse sul web! 📚 Consulta e scarica i PDF dei nostri formulari!

Avete trovato qualche refuso? Scriveteci pure: info@gophysics.it

Esercizi svolti su campo elettrico e condensatori

1★

Sul campo elettrico generato da una carica puntiforme

Una carica puntiforme possiede una carica positiva pari a q=1,00 nCq = 1,00 \ nC

  • Calcola l'intensità del campo elettrico generato ad una distanza r=10 cmr = 10 \ cm

[E=900 N/CE = 900 \ N/C]

Soluzione

2★★

Sul campo elettrico

Una sfera di massa m=21 gm = 21 \ g e carica q=−1,0 μCq = -1,0 \ \mu C si trova sospesa in aria.

  • Calcola l'intensità, la direzione ed il verso del campo elettrico affinché la carica rimanga sospesa

[E=−21⋅104 N/CE = - 21 \cdot 10^4 \ N/C]

Soluzione

3★★

Sul principio di sovrapposizione del campo elettrico

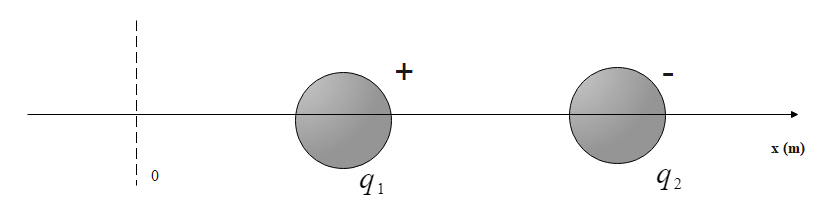

Due cariche rispettivamente di carica q1=2,0 μCq_1 = 2,0 \ \mu C e q2=−5,0 μCq_2 = -5,0 \ \mu C si trovano a distanza r1=3,0 cmr_1 = 3,0 \ cm ed r2=6,0 cmr_2 = 6,0 \ cm rispetto all'origine, come mostrato in figura:

principio di sovrapposizione

  • Calcola il campo elettrico totale nell'origine

[Etot=−0,8⋅107 N/CE_{tot} = - 0,8 \cdot 10^7 \ N/C]

Soluzione

4★★

Sul principio di sovrapposizione in un sistema di cariche

Quattro cariche puntiformi si trovano ai vertici di un quadrato di lato L=4,0 cmL = 4,0 \ cm. Tre cariche sono positive e pari a q+=1,0 nCq_{+} = 1,0 \ nC mentre una carica è negativa e pari a q−=−2,0 nCq_{-} = -2,0 \ nC.

  • Calcola l'intensità del campo elettrico totale al centro del quadrato

[Etot=3,4⋅104 N/CE_{tot} = 3,4 \cdot 10^4 \ N/C]

Soluzione

5★★

Sulla forza elettrostatica ed la forza elastica

Una particella di massa trascurabile e carica q=−1,0 nCq = - 1,0 \ nC si trova in equilibrio collegata ad una molla di costante elastica k=10 N/mk = 10 \ N/m. La carica si trova in un punto dello spazio in cui è presente un campo elettrico diretto verso il basso di intensità pari a E=−4,0×103 N/CE = - 4,0 \times 10^3 \ N/C.

campo elettrico e molla

  • Specifica se la molla si comprime o si allunga e calcola la compressione o allungamento all'equilibrio

[Δx=4,0⋅10−7 m\Delta x = 4,0 \cdot 10^{-7} \ m]

Soluzione

6★★

Sulla forza elettrostatica e la tensione

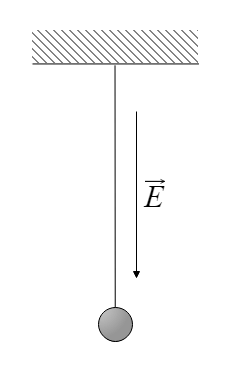

Una particella di massa trascurabile e carica q=1,00 nCq = 1,00 \ nC si trova in equilibrio collegata ad un filo come mostrato in figura. La carica si trova in un punto dello spazio in cui è presente un campo elettrico diretto verso il basso di intensità pari a E=−4,0⋅103 N/CE = - 4,0 \cdot 10^3 \ N/C

campo elettrico e fune

  • Calcola la tensione della fune

[T=4,0⋅10−6 NT = 4,0 \cdot 10^{-6} \ N]

Soluzione

7★★

Sul principio di sovrapposizione applicato a due cariche

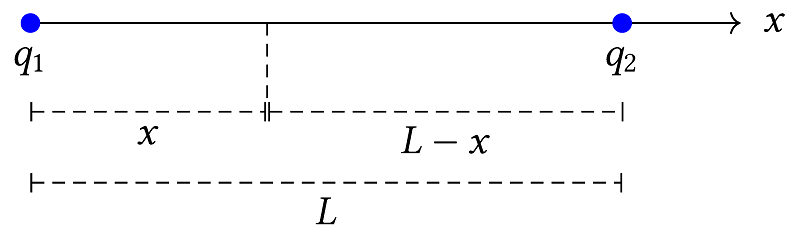

Due cariche sono disposte sull'asse xx, come mostrato in figura. La prima carica q1=5,2 μCq_1 = 5,2 \ \mu C, si trova nell'origine mentre la seconda carica q2=2,4 μCq_2 = 2,4 \ \mu C si trova a 8,5 cm8,5 \ cm dall'origine

Sul principio di sovrapposizione applicato a due cariche

  • Calcola il campo elettrico alla distanza x=3,4 cmx = 3,4 \ cm

[E=3,1⋅107 N/CE = 3,1 \cdot 10^7 \ N/C]

Soluzione

8★

Sul condensatore piano

Un conduttore quadrato di lato L=10 cmL = 10 \ cm ha una densità di carica superficiale pari a σ=−2,5 μC/m2\sigma = - 2,5 \ \mu C/m^2

  • Calcola la carica presente sul conduttore
  • Assumendo di avere un conduttore sferico di uguale densità superficiale e raggio r=Lr = L, calcola la carica presente sul conduttore

[q=−2,5⋅10−8 Cq = - 2,5 \cdot 10^{-8} \ C; q=−3,3⋅10−7 Cq = - 3,3 \cdot 10^{-7} \ C]

Soluzione

9★★

Sulla carica puntiforme all'interno di un condensatore piano

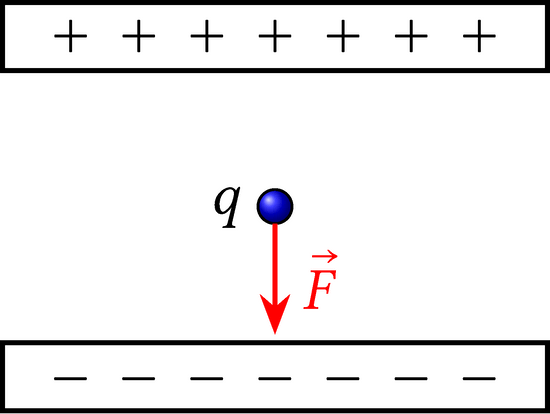

Un condensatore piano è formato da due armature quadrate di lato L=5 cmL = 5 \ cm. L'armatura positiva ha carica Q=+1,00 μCQ = + 1,00 \ \mu C mentre l'armatura negativa ha carica Q=−1,00 μCQ = - 1,00 \ \mu C. Assumendo di inserire una carica puntiforme q=1,00  nCq = 1,00 \ \ nC all'interno delle armature:

Sulla carica puntiforme all'interno di un condensatore piano

  • Calcola l''intensità, la direzione ed il verso della forza che agisce sulla carica puntiforme

[F=4,5⋅10−2 NF = 4,5 \cdot 10^{-2} \ N, direzione parallela ad E⃗\vec{E}, Verso l'armatura carica negativamente]

Soluzione

10★★★

Su un condensatore piano e la tensione

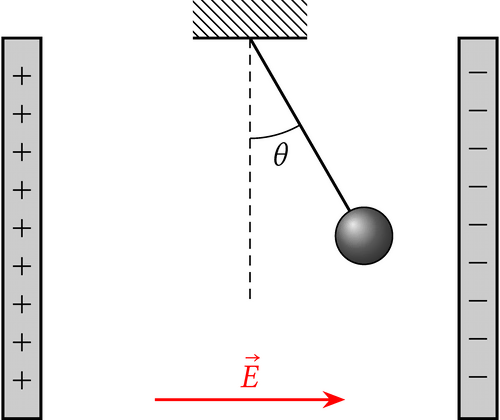

Due armature di un condensatore piano con densità di carica superficiale pari a σ=1,3⋅10−4 C/m2\sigma = 1,3 \cdot 10^{-4} \ C/m^2 sono disposte come in figura. Ad un certo istante, una carica puntiforme di massa m=1,2⋅10−4 kgm = 1,2 \cdot 10^{-4} \ kg e carica q=1,00 nCq = 1,00 \ nC appesa ad un filo di lunghezza d=15 cmd = 15 \ cm viene inserita tra le armature. All' equilibrio il filo è inclinato di θ=15∘\theta = 15^{\circ} rispetto alla verticale.

Su un condensatore piano e la tensione

  • Calcola la tensione del filo

[T=1,5⋅10−2 NT = 1,5 \cdot 10^{-2} \ N]

Soluzione

11★★★

Sull'accelerazione di una carica all'interno di un condensatore piano

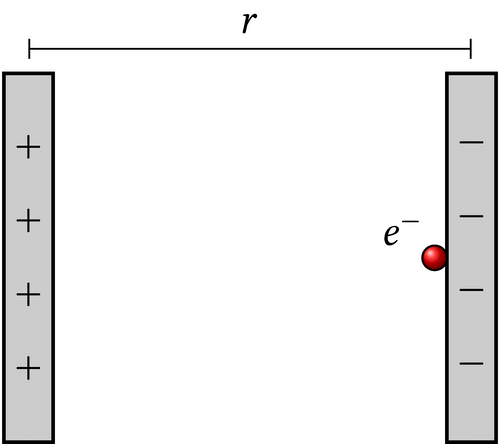

Le armature di un condensatore piano hanno densità di carica superficiale σ=2,0⋅10−4 C/m2\sigma = 2,0 \cdot 10^{-4} \ C/m^2 e sono distanti r=15 cmr = 15 \ cm. All'interno del condensatore viene posto un elettrone sull'armatura negativa che viene poi lasciato libero di muoversi.

Sull'accelerazione di una carica all'interno di un condensatore piano

  • Calcola l'accelerazione dell'elettrone ed il tempo necessario per raggiungere l'armatura positiva

[ae=3,8⋅1018 m/s2a_e = 3,8 \cdot 10^{18} \ m/s^2; t=2,8⋅10−10 st = 2,8 \cdot 10^{-10} \ s]

Soluzione
