Esercizi sulla forza elettromotrice indotta

Esercizi sulla forza elettromotrice indotta

In questa pagina troverete una raccolta di esercizi svolti sulla forza elettromotrice indotta, dove potrete approfondire i principi fondamentali che regolano i fenomeni induttivi, fornendo esercizi pratici per comprendere e applicare concetti come la legge di Faraday-Neumann-Lenz e il flusso del campo magnetico. La forza elettromotrice indotta nasce dall'interazione tra un campo magnetico e un circuito elettrico, ed è descritta dalla legge di Faraday-Neumann, che collega la variazione del flusso magnetico al valore della forza elettromotrice. La legge di Lenz completa il quadro, indicando la direzione della corrente indotta.

Gli esercizi proposti coprono argomenti essenziali come la forza elettromotrice indotta in una spira, un solenoide o un circuito in movimento, l'energia magnetica, il flusso del campo magnetico e il concetto di flusso tagliato, l'applicazione delle leggi di Faraday e Lenz per calcolare la forza elettromotrice indotta. Inoltre, esploreremo i concetti di induttanza e mutua induzione, con esempi pratici per comprendere l'interazione tra circuiti.

Non perdere tempo a cercare formule sparse sul web! 📚 Consulta e scarica i PDF dei nostri formulari!

Avete trovato qualche refuso? Scriveteci pure: info@gophysics.it

Esercizi svolti sulla forza elettromotrice indotta

1★

Sul flusso magnetico

Un flusso magnetico subisce una variazione di 35 Wb35 \ Wb in t=20t = 20 secondi.

  • Calcola la forza elettromotrice indotta femfem

[−1,8 V- 1,8 \ V]

Soluzione

2★

Sulla corrente indotta

Una variazione di flusso magnetico di 3,2⋅102 Wb3,2 \cdot 10^2 \ Wb produce una corrente indotta nel circuito di 4,0 A4,0 \ A. La variazione del flusso magnetico avviene in un intervallo di tempo Δt=3,6⋅102 s\Delta t = 3,6 \cdot 10^2 \ s.

  • Calcola la resistenza del circuito RR

[0,2 Ω0,2 \ \Omega]

Soluzione

3★★

Sul calcolo della forza elettromotrice indotta

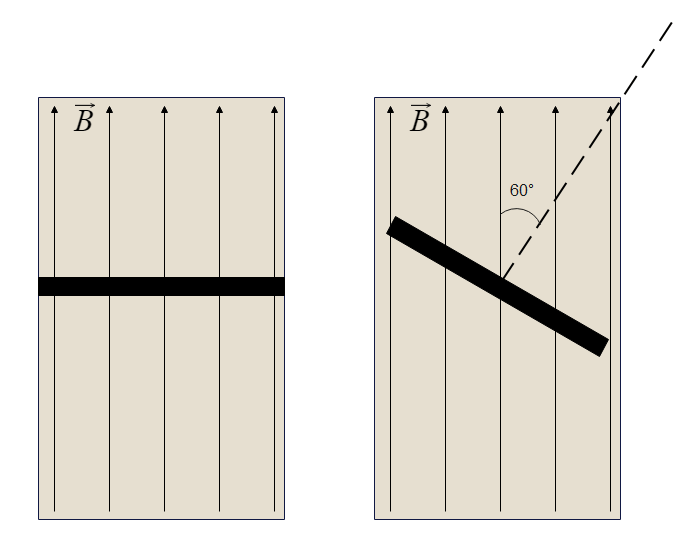

Una bobina formata da N=40N = 40 avvolgimenti ha un'area pari ad A=0,5 m2A = 0,5 \ m^2. Al tempo t=0 st = 0 \ s la normale alla bobina forma un angolo θ=0∘\theta = 0^\circ rispetto alla direzione di un campo di induzione magnetica costante di intensità B=0,5 TB = 0,5 \ T. Al tempo t=1,0 st = 1,0 \ s la bobina è ruotata di θ=60∘\theta = 60^\circ come mostrato in figura:

Sul calcolo della forza elettromotrice indotta

  • Calcola la forza elettromotrice indotta femfem

[5,0 V5,0 \ V]

Soluzione

4★★

Sul calcolo della forza elettromotrice cinetica

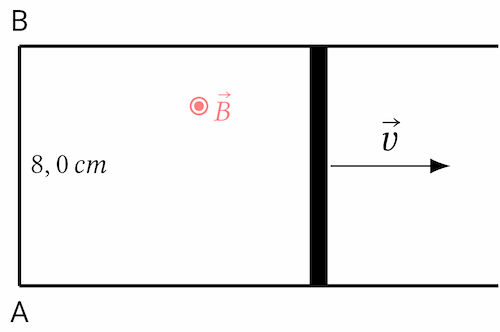

Un conduttore metallico di resistenza trascurabile è piegato ad U come mostrato in figura. La distanza AB tra i tratti paralleli è pari ad ABˉ=8,0 cm\bar{AB} = 8,0 \ cm. Una sbarretta conduttrice lunga L=ABˉ=8,0 cmL = \bar{AB} = 8,0 \ cm e di resistenza R=2,0 ΩR = 2,0 \ \Omega è libera di muoversi lungo l'asse xx con velocità costante v=5,0 m/sv = 5,0 \ m/s senza attrito e perpendicolarmente ad un campo magnetico uniforme e costante B=0,2 TB = 0,2 \ T uscente dal foglio.

conduttore a forma di U con una sbarra libera di muoversi soggetta ad un campo magnetico

  • Calcola la corrente indotta nel circuito IindI_{ind}

[4,0⋅10−2 A4,0 \cdot 10^{-2} \ A]

Soluzione

5★★

Sulla distanza tra due elettrodi

Un cilindro cavo è immerso in un campo di induzione magnetica uniforme e costante uscente dal piano del foglio e di intensità pari a B=1,0 TB = 1,0 \ T. All'interno del cilindro scorre un liquido ad una velocità costante v=0,8 m/sv = 0,8 \ m/s in grado di generare una differenza di potenziale misurabile tramite degli appositi elettrodi, come mostrato in figura.

cilindro cavo in cui scorre un fluido soggetto ad un campo magnetico e all'azione di due elettrodi

  • Calcola il diametro del cilindro assumendo che gli elettrodi misurino una tensione pari a 1,0 V1,0 \ V

[d=1,3 md=1,3 \ m]

Soluzione

6★★★

Sulla forza di Lorentz

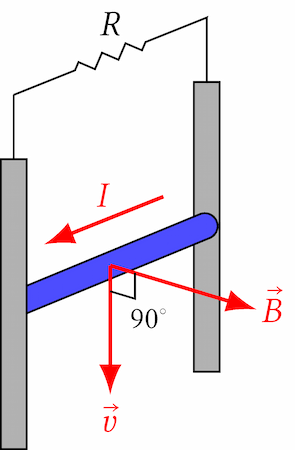

Lungo due guide conduttrici poste in verticale scorre una barretta conduttrice di massa m=1,0 kgm = 1,0 \ kg alla velocità costante di v=9,0 m/sv = 9,0 \ m/s perpendicolarmente ad un campo di induzione magnetica uniforme e costante di intensità pari a B=2,0 TB= 2,0 \ T. Alle estremità delle due guide viene posto un resistore di resistenza pari a R=1,0 ΩR = 1,0 \ \Omega.

due guide conduttrici collegate da una resistenza ed una sbarra mobile percorsa da corrente

  • Calcola la lunghezza LL della barretta

[0,5 m0,5 \ m]

Soluzione

7★★

Sul calcolo della forza elettromotrice di una spira

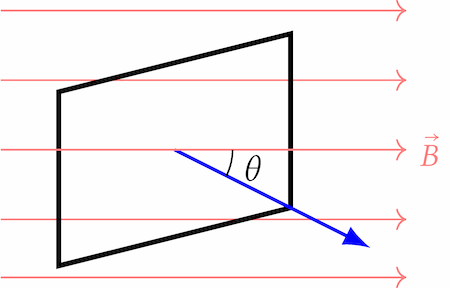

Una spira rettangolare di lati a=8,0 cma = 8,0 \ cm e b=10 cmb = 10 \ cm è immersa in un campo di induzione magnetica uniforme e costante di intensità B=1,0 TB = 1,0 \ T diretto lungo l'asse xx. All'istante t=0 st = 0 \ s la normale alla spira è parallela alla direzione del campo magnetico. Se dopo t=10 st = 10 \ s la normale alla spira forma un angolo θ=30∘\theta = 30^\circ con la direzione del campo magnetico, come mostrato in figura

spira rettangolare immersa in un campo magnetico

  • Calcola la forza elettromotrice indotta femfem

[1,1⋅10−4 V1,1 \cdot 10^{-4} \ V]

Soluzione

8★★★

Sul calcolo del campo di induzione magnetica

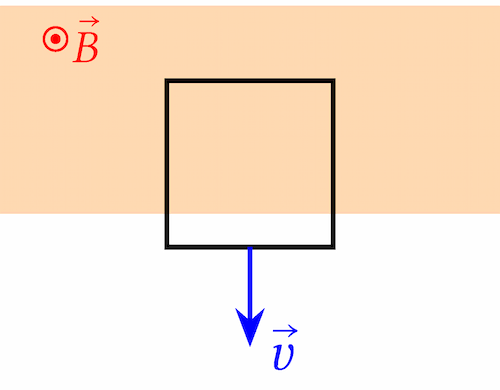

Una spira quadrata di lato L=8,0 cmL = 8,0 \ cm si muove verso il basso con velocità v=1,0 m/sv = 1,0 \ m/s. Nella regione evidenziata è presente un campo di induzione magnetica uniforme e costante uscente dalla pagina di intensità BB. All'esterno della regione evidenziata il campo di induzione magnetica è nullo. La variazione di flusso magnetico dopo t=3,0 st = 3,0 \ s è pari a ΔΦ=−5,0⋅10−3 Wb\Delta \Phi = -5,0 \cdot 10^{-3} \ Wb.

una spira quadrata in movimento parzialmente soggetta ad un campo magnetico

  • Calcola l'intensità del campo di induzione magnetica BB

[2,1⋅10−2 T2,1 \cdot 10^{-2} \ T]

Soluzione

9★★★

Sul calcolo della corrente in un circuito in movimento

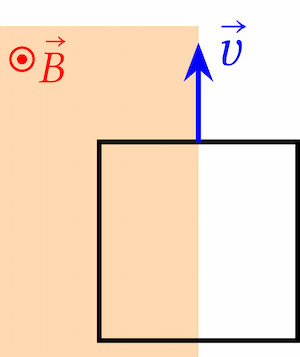

Un filo di alluminio di resistività ρ=2,6⋅10−8 Ω\rho = 2,6 \cdot 10^{-8} \ \Omega e sezione S=8,0 mm2S = 8,0 \ mm^2 forma un circuito quadrato di lato L=50 cmL = 50 \ cm. Al tempo t=0 st = 0 \ s il circuito si muove verso l' alto con velocità v=5,0 m/sv = 5,0 \ m/s perpendicolarmente ad un campo di induzione magnetica uniforme e costante uscente dalla pagina e di intensità B=2,4 TB = 2,4 \ T. Il circuito è immerso per metà nel campo di induzione magnetica e per l'altra metà in una regione in cui il campo di induzione magnetica è nullo, come mostrato in figura.

una spira quadrata in movimento parzialmente soggetta ad un campo magnetico

  • Calcola la corrente indotta nel circuito dopo che il circuito è completamente uscito dalla regione in cui è presente il campo di induzione magnetica

[4,7⋅102 A4,7 \cdot 10^2 \ A]

Soluzione

10★★★

Sulla forza elettromotrice su una spira quadrata

Una spira quadrata di lato L=10 cmL = 10 \ cm è immersa in un campo di induzione magnetica uniforme e costante di intensità B=10 TB = 10 \ T. Il campo di induzione magnetica forma un angolo di θ=30∘\theta = 30^\circ rispetto alla normale alla spira. Dopo un tempo t=1,0 mint = 1,0 \ min il campo di induzione magnetica diventa nullo.

  • Calcola la forza elettromotrice indotta
  • Assumendo che l'intensità B=10 TB = 10 \ T rimanga costante calcola la variazione dell'area ΔA/Δt\Delta A / \Delta t necessaria per avere la stessa forza elettromotrice calcolata nel punto precedente

[1,4⋅10−3 V1,4 \cdot 10^{-3} \ V; 1,6⋅10−4 m2/s1,6 \cdot 10^{-4} \ m^2/s]

Soluzione

11★★★

Sul calcolo del campo di induzione magnetico per una bobina

Una bobina è formata da N=1000N = 1000 avvolgimenti ed ha un'area A=1,0 m2A = 1,0 \ m^2 ed una resistenza pari a R=1,0 kΩR = 1,0 \ k\Omega. La bobina è immersa in un campo di induzione magnetica uniforme e costante di intensità BB parallelo alla normale alla bobina. Mentre la bobina viene ruotata di θ=45∘\theta = 45^\circ fluisce una carica pari a Δq=5,0⋅10−4 C\Delta q = 5,0 \cdot 10^{-4} \ C.

  • Calcola l'intensità del campo di induzione magnetica BB

[1,7⋅10−3 T1,7 \cdot 10^{-3} \ T]

Soluzione

12★★★

Sulla forza elettromotrice ed un solenoide

Un solenoide lungo LL e di sezione S=4,5⋅10−4 m2S = 4,5 \cdot 10^{-4} \ m^2 è formato da N1=230N_1 = 230 avvolgimenti ed è percorso da una corrente pari ad I=3,2 AI = 3,2 \ A. Una bobina di N2=15N_2 = 15 spire i cui terminali sono connessi ad un resistore da R=2,2 ΩR = 2,2 \ \Omega è avvolta intorno al solenoide. Aprendo un interruttore la corrente all'interno del solenoide diventa nulla in t=2,0⋅10−2 st = 2,0 \cdot 10^{-2} \ s. Se la corrente media indotta nella bobina è pari a Ibobina=1,5⋅10−4 AI_{bobina} = 1,5 \cdot 10^{-4} \ A

  • Calcola la lunghezza LL del solenoide

[95⋅10−2 m95 \cdot 10^{-2} \ m]

Soluzione

13★

Sull'energia immagazzinata in un solenoide

Un solenoide molto lungo rispetto al suo diametro è alimentato da una corrente I=14 mAI = 14 \ mA ed ha un'induttanza L=15 HL = 15 \ H.

  • Calcola l'energia UU immagazzinata nel solenoide

[1,5⋅10−3 J1,5 \cdot 10^{-3} \ J]

Soluzione

14★

Sul calcolo dell'induttanza

All'interno di un circuito con induttanza LL la corrente II passa da 0,8 A0,8 \ A a 9,4 A9,4 \ A in t=30 st = 30 \ s. Se la forza elettromotrice indotta è pari a fem=−5,0 mVfem = -5,0 \ mV

  • Calcola il valore dell'induttanza LL

[1,7⋅10−2 H1,7 \cdot 10^{-2} \ H]

Soluzione

15★★

Sul calcolo della mutua induttanza

Due bobine si trovano ad una distanza in cui possono interagire l'una con l'altra per effetto della mutua induzione. La bobina 1 è formata da N1N_1 spire mentre la bobina 2 da N2N_2 spire. La bobina 1 è attraversata da una corrente I1I_1 che passa da 0,5 A0,5 \ A a 5,0 A5,0 \ A in t=10 st = 10 \ s generando una forza elettromotrice all'interno della bobina 2 pari a fem=−5,9 Vfem = - 5,9 \ V.

  • Calcola il valore della mutua induttanza MM

[13 H13 \ H]

Soluzione

16★★

Sulla mutua induzione tra un solenoide ed una spira

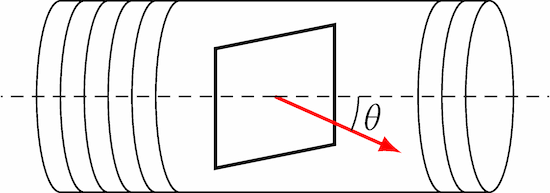

Un solenoide formato da N=1500N = 1500 spire e lungo d=1,0 md = 1,0 \ m è percorso da una corrente I=20 AI = 20 \ A. Una spira rettangolare di lati a=0,5 cma = 0,5 \ cm e b=0,8 cmb = 0,8 \ cm si trova al centro del solenoide come mostrato in figura. Se la normale alla spira forma un angolo θ=45∘\theta = 45^\circ rispetto all'asse del solenoide

solenoide formato da spire circolari ed una spira rettangolare all'interno

  • Calcola il coefficiente di mutua induzione MM tra il solenoide e la spira

[5,3⋅10−8 H5,3 \cdot 10^{-8} \ H]

Soluzione
