Esercizi su corrente elettrica e campo magnetico

Esercizi su corrente elettrica e campo magnetico

Questa raccolta di esercizi svolti si concentra sul legame tra corrente elettrica e campo magnetico, un tema centrale nell’elettromagnetismo classico. Una corrente elettrica, ovvero un flusso ordinato di cariche in movimento, è in grado di generare un campo magnetico nello spazio circostante. Questo principio è alla base di numerose applicazioni pratiche, dai motori elettrici agli elettromagneti.

Oltre alla generazione del campo magnetico, gli esercizi ti guideranno anche nell’analisi delle forze magnetiche che agiscono su cariche in movimento e su correnti immerse in un campo. Verrà approfondito il concetto di forza di Lorentz, che spiega come il campo magnetico influenzi la traiettoria di una particella carica in moto. Ogni esercizio è corredato da spiegazioni passo-passo, diagrammi e strategie risolutive, pensate per aiutarti a sviluppare una comprensione chiara e operativa dei fenomeni coinvolti.

Non perdere tempo a cercare formule sparse sul web! 📚 Consulta e scarica i PDF dei nostri formulari!

Avete trovato qualche refuso? Scriveteci pure: info@gophysics.it

Esercizi svolti su corrente elettrica e campo magnetico

1★

Sulla forza magnetica su un filo percorso da corrente

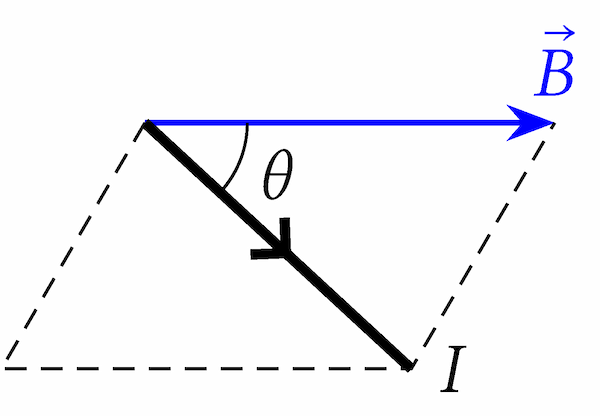

Un filo lungo L=1,0 mL = 1,0 \ m è percorso da una corrente I=2,0 AI = 2,0 \ A ed è immerso in un campo di induzione magnetica B=0,5 TB = 0,5 \ T. Se il filo è disposto ad un angolo θ=30∘\theta = 30^\circ rispetto al campo BB, come mostrato in figura

filo percorso da corrente elettrica ed immerso in un campo magnetico

  • Calcola il verso, la direzione ed il modulo della forza magnetica F⃗\vec{F} che agisce sul filo

[0,5 N0,5 \ N]

Soluzione

2★★

Sull'angolo formato con il campo di induzione magnetica

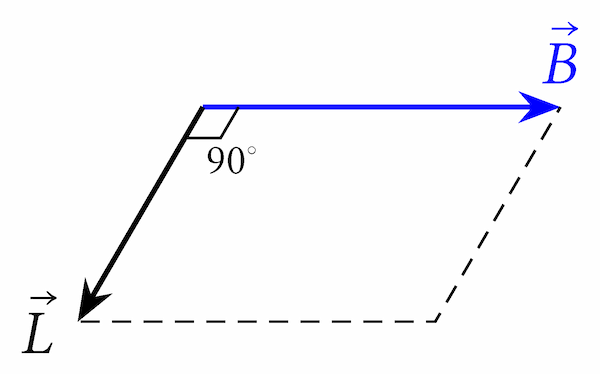

Un filo lungo L=1,5 mL = 1,5 \ m è percorso da una corrente I=5,0 AI = 5,0 \ A ed è immerso in un campo di induzione magnetica BB omogeneo. Inizialmente il filo è disposto perpendicolarmente al campo BB, come mostrato in figura, e su di esso agisce una forza magnetica F=5,0⋅10−2 NF = 5,0 \cdot 10^{-2} \ N.

filo conduttore immerso in cambo magnetico in direzione ortogonale rispetto a questo

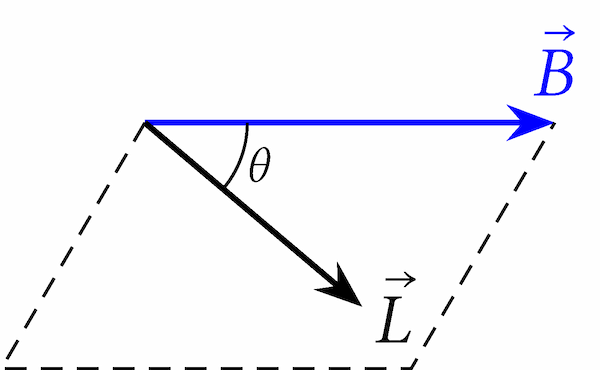

Successivamente il filo viene disposto ad un angolo θ\theta rispetto al campo di induzione magnetica, come mostrato in figura, e su di esso agisce una forza magnetica F′=3,5⋅10−2 NF' = 3,5 \cdot 10^{-2} \ N.

filo conduttore immerso in cambo magnetico in direzione fissata rispetto a questo

  • Calcola θ\theta

[42∘42^\circ]

Soluzione

3★★

Sulla forza magnetica esercitata su una spira quadrata

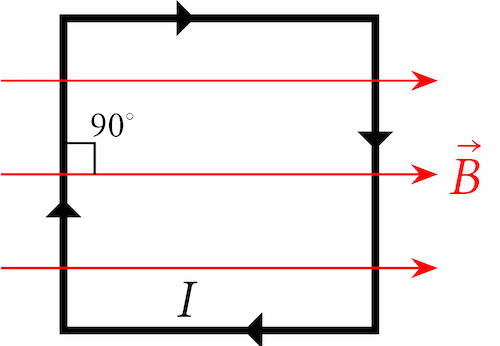

Una spira quadrata di lato L=1,0 mL = 1,0 \ m è percorsa da una corrente I=2,6 AI = 2,6 \ A ed è immersa in un campo di induzione magnetica omogeneo B=0,5 TB = 0,5 \ T, come mostrato in figura

spira quadrata percorsa da corrente ed immersa in un campo magnetico

  • Calcola la forza magnetica totale FtotF_{tot} esercitata sulla spira

[0 N0 \ N]

Soluzione

4★★

Sul calcolo della tensione ed il campo magnetico

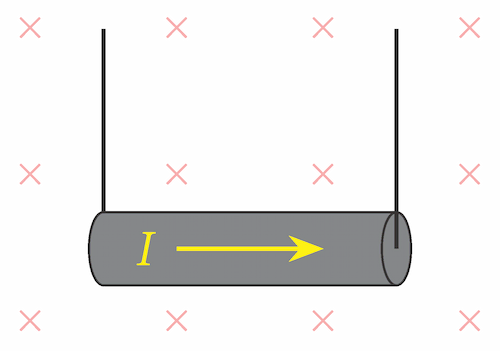

Una sbarra di metallo di lunghezza L=2,0 mL=2,0 \ m e di massa m=1,3 kgm = 1,3 \ kg è attaccata alle estremità a due fili conduttori, come mostrato in figura. La sbarra è percorsa da una corrente I=0,5 AI = 0,5 \ A ed è immersa in un campo di induzione magnetica omogeneo B=1,0 TB = 1,0 \ T. Assumendo che la sbarra sia in equilibrio

sbarra di metallo percorsa da corrente, connessa a due fili conduttori, immersa in un campo magnetico

  • Calcola la tensione TT dei due fili conduttori

[5,9 N5,9 \ N]

Soluzione

5★★★

Sul calcolo della costante elastica ed il campo magnetico

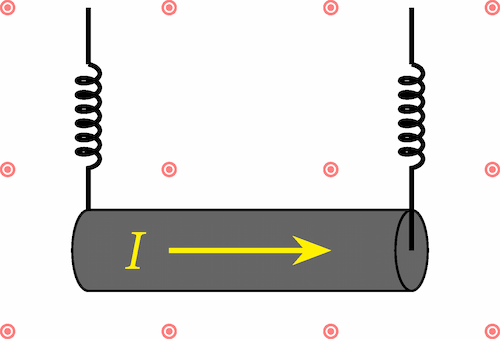

Una sbarra di metallo di lunghezza L=2,8 mL = 2,8 \ m e di massa m=1,7 kgm = 1,7 \ kg è attaccata alle estremità a due molle identiche e realizzate con un materiale conduttore, come mostrato in figura. La sbarra è percorsa da una corrente I=1,5 AI = 1,5 \ A ed è immersa in un campo di induzione magnetica omogeneo B=0,5 TB = 0,5 \ T. Assumendo che la sbarra sia in equilibrio e che l'allungamento delle due molle rispetto alla posizione di equilibrio sia x=15 cmx = 15 \ cm

sbarra conduttrice percorsa da corrente immersa in un campo magnetico, connessa a due cavi con molle

  • Calcola la costante elastica kk delle molle

[63 N/m63 \ N/m]

Soluzione

6★★★

Sulla permeabilità magnetica del mezzo

Al centro di una spira di raggio rr è posto un oggetto di permeabilità magnetica relativa μr=100\mu_r = 100 e di dimensioni trascurabili. La spira è percorsa da una corrente I=2,5 AI = 2,5 \ A. Se il campo magnetico generato dall'oggetto al centro della spira è Bm=1,3 μTB_m = 1,3 \ \mu T

spira circolare percorsa da corrente con un oggetto al centro

  • Calcola il raggio rr della spira

[12⋅10−2 m12 \cdot 10^{-2} \ m]

Soluzione

7★★

Su una spira in un campo di induzione magnetica

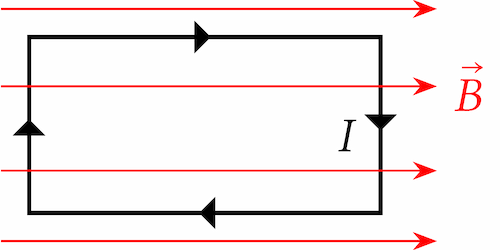

Una spira rettangolare di lati a=2,0 cma = 2,0 \ cm e b=4,0 cmb = 4,0 \ cm è percorsa da una corrente II ed è immersa in un campo di induzione magnetica omogeneo B=0,5 TB = 0,5 \ T. Se il momento torcente massimo è M=2,5⋅10−5 N⋅m2M = 2,5 \cdot 10^{-5} \ N \cdot m^2

Spira rettangolare percorsa da corrente immersa in un campo magnetico

  • Calcola la corrente II

[6,2⋅10−2 A6,2 \cdot 10^{-2} \ A]

Soluzione

8★

Sulla legge di Biot-Savart

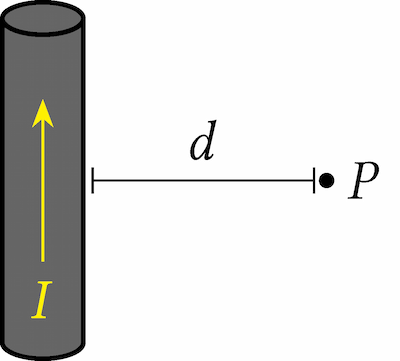

Considera il filo rettilineo percorso dalla corrente I=10 AI = 10 \ A ed il punto PP distante d=2,0 md = 2,0 \ m dal filo, come mostrato in figura.

filo percorso da corrente ed un punto ad una data distanza

  • Calcola il campo di induzione magnetica BB

[10−6 T10^{-6} \ T]

Soluzione

9★★★

Sulla legge di Biot-Savart ed una carica in moto

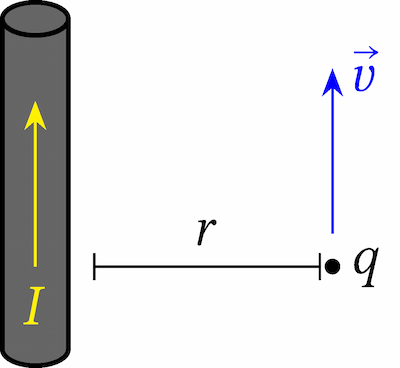

Una particella di massa trascurabile e carica qq si muove parallelamente ad un filo percorso da una corrente I=2,0 AI = 2,0 \ A, come mostrato in figura. La particella ha una velocità v=5,0⋅105 m/sv = 5,0 \cdot 10^5 \ m/s e si trova ad una distanza r=0,9 mr = 0,9 \ m dal filo. Se la forza di Lorentz esercitata sulla particella è F=1,5⋅10−2 NF = 1,5 \cdot 10^{-2} \ N

filo percorso da corrente ed una carica in movimento a fissata distanza con una data velocità

  • Calcola la carica qq della particella

[68 mC68 \ mC]

Soluzione

10★

Sul campo di induzione magnetica al centro di una spira

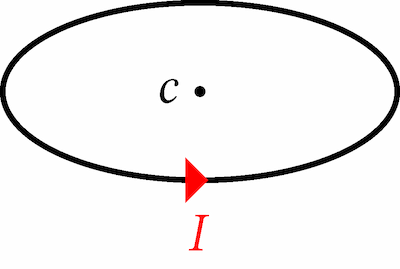

Considera la spira circolare di raggio r=1,8 mr = 1,8 \ m percorsa da una corrente I=1,2 AI = 1,2 \ A mostrata in figura.

spira circolare percorsa da corrente

  • Calcola il campo di induzione magnetica BB nel punto CC centro della spira

[4,2⋅10−7 T4,2 \cdot 10^{-7} \ T]

Soluzione

11★

Sul campo di induzione magnetica su un punto dell'asse passante per il centro della spira

Considera la spira circolare di raggio r=1,8 mr = 1,8 \ m percorsa da una corrente I=1,2 AI = 1,2 \ A mostrata in figura.

spira circolare percorsa da corrente

  • Calcola il campo di induzione magnetica BB in un punto dell'asse distante z=5,0 mz = 5,0 \ m dal centro della spira

[1,6⋅10−8 T1,6 \cdot 10^{-8} \ T]

Soluzione

12★

Sul campo di induzione magnetica all'interno di un solenoide infinito

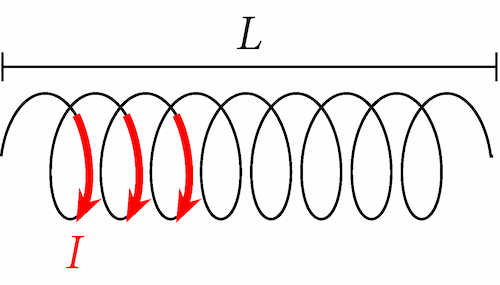

Considera il solenoide di lunghezza L=5,0 mL = 5,0 \ m (L>>rL >> r, con rr raggio degli avvolgimenti) mostrato in figura. Il solenoide è percorso da una corrente I=5,0 AI = 5,0 \ A ed è composto da N=250N = 250 avvolgimenti.

Solenoide di data lunghezza percorso da corrente

  • Calcola il campo di induzione magnetica BB all'interno del solenoide

[3,1⋅10−4 T3,1 \cdot 10^{-4} \ T]

Soluzione

13★

Sul campo di induzione magnetica all'interno di una bobina circolare

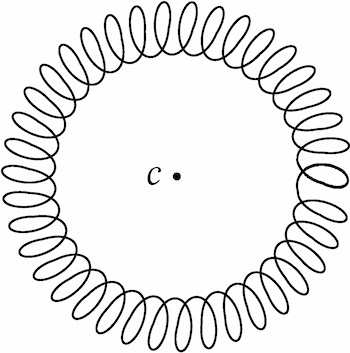

Considera una bobina circolare di raggio r=2,0 mr = 2,0 \ m e composta da N=100N = 100 spire. La bobina è percorsa da una corrente I=10 AI = 10 \ A.

bobina circolare percorsa da corrente

  • Calcola il campo di induzione magnetica BB al centro della bobina

[6,3⋅10−4 T6,3 \cdot 10^{-4} \ T]

Soluzione

14★★★

Sulla forza magnetica e la tensione

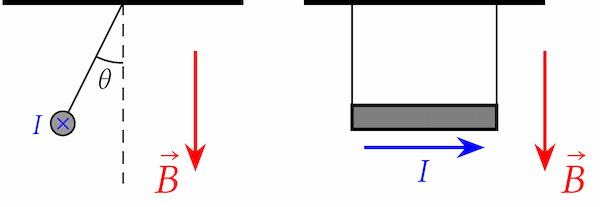

Una sbarra conduttrice lunga L=1,0 mL = 1,0 \ m e di massa m=2,5 kgm = 2,5 \ kg è sostenuta da due fili conduttori. La sbarra è immersa in un campo di induzione magnetica omogeneo B=2,5 TB = 2,5 \ T ed è percorso da una corrente II. All'equilibrio la sbarra è inclinata di un angolo θ=45∘\theta = 45^\circ, come mostrato in figura.

sbarra conduttrice appesa a due fili e inclinata sotto l'azione di un campo magnetico

  • Calcola la corrente II che scorre nella sbarra

[9,8 A9,8 \ A]

Soluzione

15★★

Sull'energia potenziale magnetica

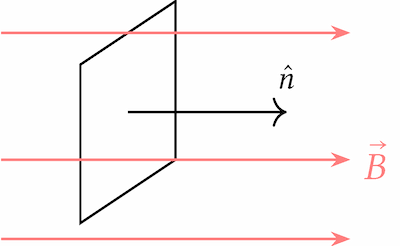

Una bobina quadrata composta da N=100N = 100 avvolgimenti e di lato L=1,0 mL = 1,0 \ m è percorsa da una corrente I=5,0 AI = 5,0 \ A. Se il campo di induzione magnetica B=0,5 TB = 0,5 \ T è parallelo alla normale n^\hat{n} al piano della bobina, come mostrato in figura,

bobina quadrata in un campo magnetico

  • Calcola l'energia potenziale magnetica UmU_m

[2,5⋅102 J2,5 \cdot 10^2 \ J]

Soluzione

16★★★

Su due bobine circolari e l'energia potenziale magnetica

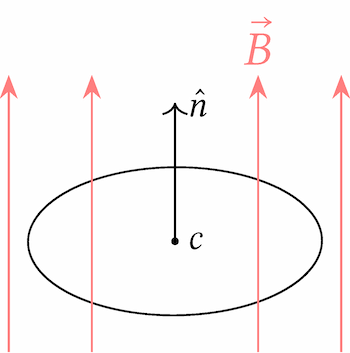

Due bobine circolari sono percorse da correnti di uguale intensità I=2,0 AI = 2,0 \ A. La prima bobina composta da N1=50N_1 = 50 avvolgimenti ha raggio r1=0,5 mr_1 = 0,5 \ m ed è immersa in un campo magnetico B1=0,5 TB_1 = 0,5 \ T mentre la seconda bobina è immersa in un campo magnetico B2=1,5 TB_2 = 1,5 \ T. Se il momento torcente di entrambe le bobine è uguale e massimo

bobina circolare in un campo magnetico

  • Calcola l'energia potenziale magnetica Um,2U_{m,2} della seconda bobina mostrata in figura

[−39 J-39 \ J]

Soluzione

17★★

Sull'energia potenziale magnetica e la corrente

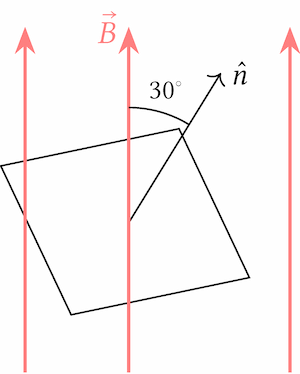

Considera la bobina quadrata di lato L=0,5 mL = 0,5 \ m e formata da N=50N = 50 avvolgimenti mostrata in figura. Se B=0,5 TB = 0,5 \ T e l'energia potenziale magnetica immagazzinata è Um=−2,5 JU_m = - 2,5 \ J

spira quadrata immersa in un campo magnetico e inclinata

  • Calcola la corrente II che percorre la bobina

[46⋅10−2 A46 \cdot 10^{-2} \ A]

Soluzione

18★★

Su due fili attraversati da corrente

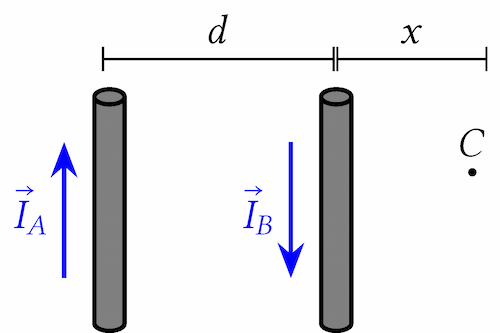

Due fili paralleli sono percorsi da due correnti di verso opposto IA=2,0 AI_A = 2,0 \ A e IBI_B. Come mostrato in figura i fili sono paralleli e distano d=1,6 md = 1,6 \ m. Se il campo di induzione magnetica totale nel punto CC distante x=0,4 mx = 0,4 \ m dal filo BB è nullo

due fili paralleli percorsi da corrente ed un punto nello spazio

  • Calcola la corrente IBI_B che percorre il filo BB

[0,4 A0,4 \ A]

Soluzione

19★★

Su due bobine concentriche percorse da corrente

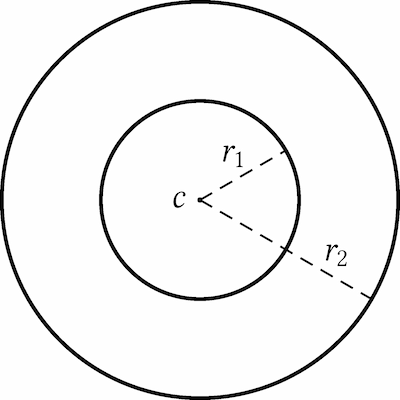

Due spire circolari concentriche e poste sullo stesso piano hanno raggio r1=1,0 mr_1 = 1,0 \ m e r2=2,0 mr_2 = 2,0 \ m. Se nella spira 1 la corrente che scorre è I1=2,0 AI_1 = 2,0 \ A e il campo di induzione magnetico al centro delle due spire è nullo

due spire circolari concentriche di diverso raggio

  • Calcola la corrente I2I_2

[4,0 A4,0 \ A]

Soluzione

20★★

Su una bobina ed un filo percorsi da corrente

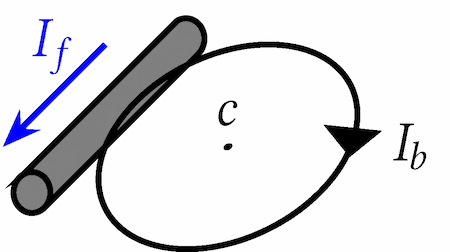

Una bobina circolare di raggio r=1,0 mr = 1,0 \ m e formata da N=40N = 40 avvolgimenti è percorsa da una corrente Ib=2,0 AI_b = 2,0 \ A. Vicino alla bobina, come mostrato in figura, è presente un filo rettilineo percorso da una corrente If=3,0 AI_f = 3,0 \ A che giace sullo stesso piano della bobina

un filo percorso da corrente affiancato ad una bobina circolare

  • Calcola il campo di induzione magnetica totale BB al centro della bobina

[−6,6⋅10−7 T-6,6 \cdot 10^{-7} \ T]

Soluzione

21★★

Sul Teorema di Gauss ed il flusso del campo magnetico

Una spira circolare di raggio r=1,0 mr = 1,0 \ m è immersa in un campo di induzione magnetica omogeneo B=0,5 TB = 0,5 \ T. Se la normale al piano della spira forma un angolo θ=60∘\theta = 60^\circ con il vettore B⃗\vec{B}, come mostrato in figura

spira circolare inclinata immersa in un campo magnetico

  • Calcola Φ(B⃗)\Phi(\vec{B}), ovvero il flusso del campo di induzione magnetica attraverso la superficie della spira

[79⋅10−2 Wb79 \cdot 10^{-2} \ Wb]

Soluzione
